Автор Тема: Простая КВ антенна для непростых условий  (Прочитано 2394 раз)

0 Пользователей и 1 Гость просматривают эту тему.

RN9AZ

  • Гость
Вот такой балунчик можно считать достаточным для симметрирования диполя наверху?



Ссылка: http://www.qth.spb.ru/forum/viewtopic.php?f=13&t=12531&start=0

На рисунке и на фото представлены несложные симметрирующие устройства (СУ) изготовленные из ферритовых колец К40х25х11 с проницаемостью М2000 и ферритовых стержней 2000х10 мм с проницаемостью М400 (от антенн вещательных приемников) и коаксиального кабеля RG-58. Так же представлены измерения коэффициентов асимметрии этих симметрирующих устройств.
На рис.1 представлено СУ изготовленное путем намотки коаксиального кабеля на ферритовое кольцо и коэффициент асимметрии, который составил на частоте 30 МГц -28 дБ.
На рис.2 СУ на таком же ферритовом кольце, но с дополнительной обмоткой и коэффициент асимметрии составил -39 дБ на 30 МГц.
На рис. 3 СУ выполненное на ферритовых стержнях, где коэффициент асимметрии составил -47 дБ на 30 МГц.
Простые измерения показывают, что без дополнительной обмотки СУ имеет ослабление синфазной помехи в 25 раз, а при подключении дополнительной обмотки увеличивается до 90 раз (при 39 дБ) и до 224 раз (при 47 дБ), т.е можно ожидать ослабление синфазных помех в 224 раза на частоте 30 МГц. На нижних диапазонах это ослабление еще выше (на графиках все видно, ослабление -60 дБ, т.е в 1000 раз).




Симметрирующие устройства для антенн своими руками: http://www.qth.spb.ru/forum/viewtopic.php?f=51&t=12249
« Последнее редактирование: 24 Мая 2017, 05:29:27 от RN9AZ »

Оффлайн R9AD

  • Старожил
  • ****
  • Сообщений: 371
  • Карма: +30/-5

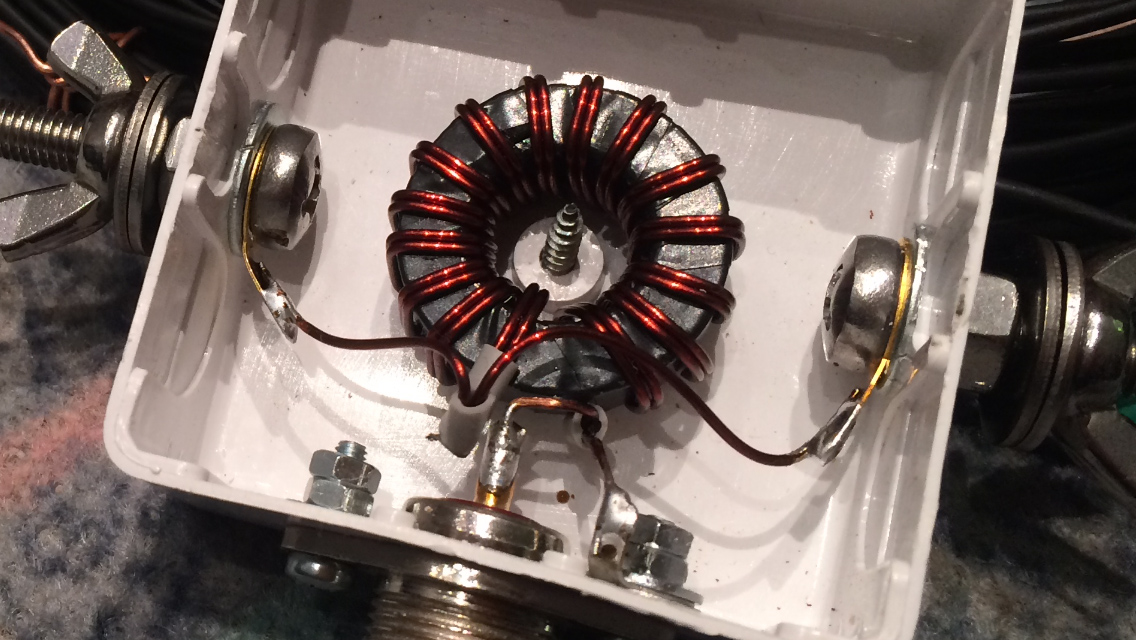

Кольцо наше подойдет на @40мм. 1000НН
http://www.dc4ku.darc.de/KW-Drahtantennen.pdf
В качестве полотна П-274М одна жила, рас плетеный и спаянные жилы с обоих концов  ... 21м. расплести аккуратно не проблема, Ку~0,98 - это если делать 40/20м., если еще и 15/10м. то тут уже нужен биметалл так как потери в скин-эффекте у полевки будут довольно высоки, хотя работать будет. В прицепе 20/40м. (собственно мне ее и надо было как мобильную) достаточно для большинства связей, и на 80м. такая антенна мало эффективна.
Тут если делать 80/40/20м. длину полотна надо в два раза удлинять и вешать полотно восток-запад для наших условий или делать две антенны на разные азимуты. А пока в процессе изготовления под FT-817 .... .. http://dl2kq.de/ant/3-70.htm такой вариант меня не устроил ввиду сложности настройки СУ и "капризности" от места + не реализована защита от статики, добавлять со стороны трансивера надо дроссель или хотя б резистор - что усложняет и пр. + довольно узкая полоса по КСВ, вариант как - "забраковал".





---

Добавлю еще модификацию http://ok1ike.c-a-v.com/soubory/mutiband_drat.htm и все так и б желательно использовать FT-240-43 http://www.amidoncorp.com/ft-240-43/ довольно дорого для такой простенькой антеннки.
http://toroids.info/FT240-43.php но можно и наши применить кольца, считаем и делаем учитывая что для наших отечественных колец надо 1кв.см. по сечению магнитопровода на каждые 100вт. - типовое правило для наших ферритов.

---

Пересчитанное при помощи выше приведенного калькулятора под 400НН
« Последнее редактирование: 26 Мая 2017, 16:37:13 от R9AD »
